Kottmann – Verbindungsschläuche

Die flexiblen Verbindungsschläuche von Kottmann bewähren sich mittlerweile seit Jahren in der Sanitär- und Heizungsindustrie.

Die heute von unseren Kunden mehrheitlich eingesetzte Kottmann- Technologie erfüllt hierbei neben neuesten technischen Anforderungen auch sämtliche weltweit führenden Trinkwasserzulassungen.

PAK-frei und REACH-Konformität sind hier genauso selbstverständlich wie die Kombination mit allen verfügbaren bleifreien und bleireduzierten Messingmaterialien.

Wir produzieren heute die flexiblen Verbindungsschläuche auf Kundenwunsch selbstverständlich auch mit gängigen Inlinern wie TPE, Silikon, EPDM oder Pex.

Edelstahlumflochtene Schläuche
Hier hat sich die Kottmann-Technologie aufgrund ihres hervorragenden Knickschutzes, der Flexibilität und dadurch einfachen und sicheren Montage gegenüber anderen Innenschläuchen durchgesetzt.

Varianten- und Designübersicht

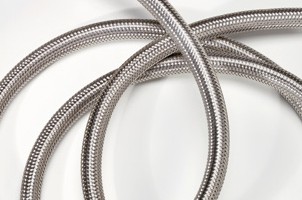

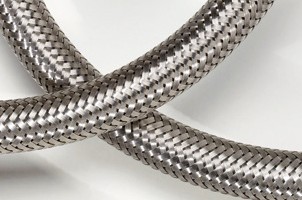

Edelstahlumflechtung
Alle gängigen Längen lieferbar.
Innenschlauch-Nennweite: 6, 8, 10, 13 mm

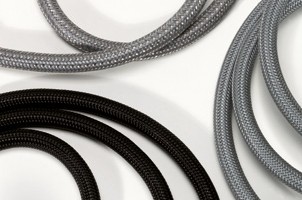

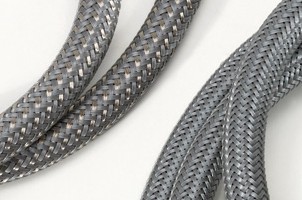

Polyesterumflechtung
Alle gängigen Längen lieferbar.
Innenschlauch-Nennweite: 6, 8, 10, 13 mm

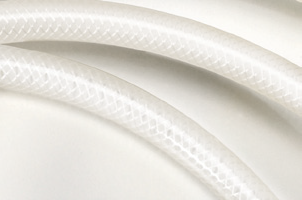

TPE-Gewebeverstärkte Schläuche
Alle gängigen Längen lieferbar.
Innenschlauch-Nennweite: 6, 8 mm

Montageanleitung

Sicherheit und Langlebigkeit durch richtige Montage.

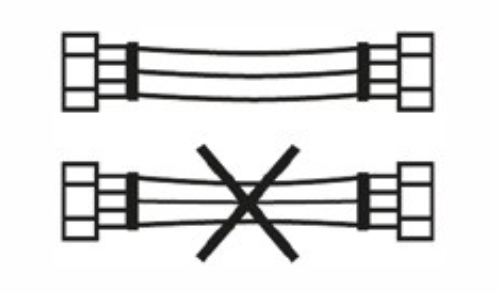

1. Den Schlauch nicht unter Spannung installieren.

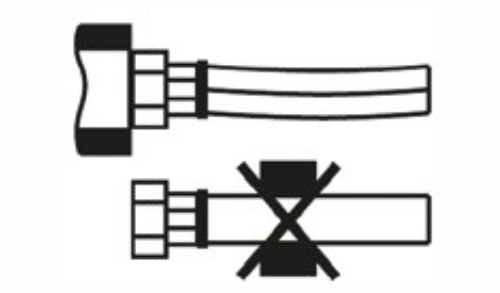

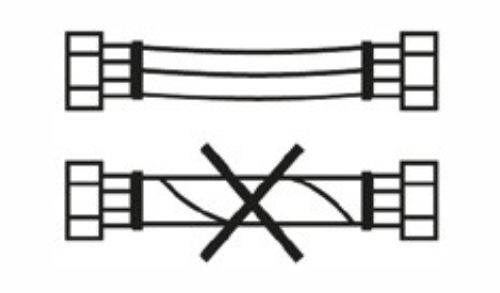

2. Auf Spannungsfelder des Schlauches achten! Der Schlauch darf nicht in sich verdreht werden.

3. Den Schlauch nicht eingemauert installieren.

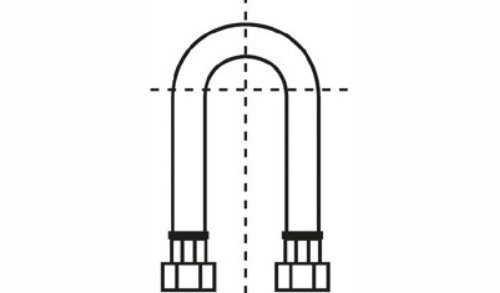

4. Ein Biegeradius von mindestens 20 mm ist sicher zu stellen.

5. Bei Verwendung der Quetsch- verschraubung kann der Schlauch nur einmal wasserdicht montiert werden.

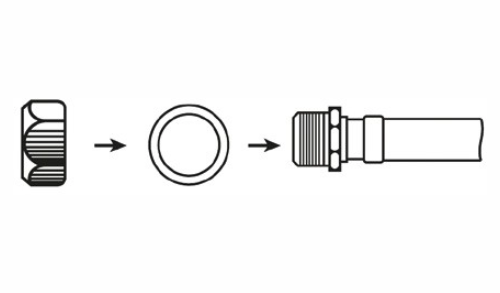

Überwurfmutter – Unterlegscheibe – Anschlussschlauch

Wichtig: Handfest montieren! Durch Einsatz von Werkzeugen kann es zu Überspannungen und somit zu Schäden kommen.

Auswahl an Standard-Anschlüssen

Hier werden unterschiedliche Materialien je nach Anforderung eingesetzt – wie z. B. Messing CW614N, Edelstahl, Kunststoff, Messing mit verringertem Bleianteil (CW510L) oder Messing bleifrei (CW724R).

3/8“ AG
